La zona costera de Coquimbo, asentada sobre depósitos de arenas finas y limos en la terraza marina entre los 15 y 40 metros de altitud, enfrenta un doble desafío geotécnico: suelos con baja capacidad portante y un riesgo latente de licuefacción que quedó en evidencia durante el terremoto de 2015. Con una población que supera los 250 mil habitantes y un desarrollo inmobiliario que avanza hacia los sectores de Tierras Blancas y La Cantera, el diseño de columnas de grava se ha consolidado como la alternativa más eficiente para viabilizar proyectos sobre estos depósitos sedimentarios. No se trata simplemente de compactar el terreno, sino de crear un sistema de drenaje vertical que disipa las presiones de poro durante un sismo, combinando la función estructural con el control de asentamientos. El equipo técnico aborda cada proyecto evaluando la granulometría del suelo receptor, el nivel freático típico de la región — que en sectores como Baquedano aparece a menos de 3 metros — y la sismicidad esperada para la zona sísmica 3 según la NCh433.Of1996 Mod.2012, integrando estos datos en modelos de elementos finitos que predicen el comportamiento de la malla de columnas ante cargas estáticas y dinámicas. Para obra en suelos blandos del sur de Coquimbo, combinamos el ensayo CPT cuando se requieren perfiles continuos sin alterar la muestra, lo que permite calibrar con precisión los parámetros de diseño del vibrosustitución.
En la terraza costera de Coquimbo, una malla bien diseñada de columnas de grava reduce el potencial de licuefacción y controla asentamientos a menos de 25 milímetros ante sismo de diseño.
Descripción del proceso
Un error frecuente en la región es asumir que una vibrocompactación superficial basta para mejorar arenas limosas con finos superiores al 15 por ciento, cuando en realidad esos suelos responden mejor a la sustitución controlada con grava. Coquimbo tiene extensas áreas con depósitos de granulometría fina donde la compactación por vibración no logra densificar, y ahí el diseño de columnas de grava mediante la metodología Priebe resulta indispensable. El proceso arranca con un diagnóstico que incluye ensayos de laboratorio como la
granulometría para clasificar el suelo receptor y los

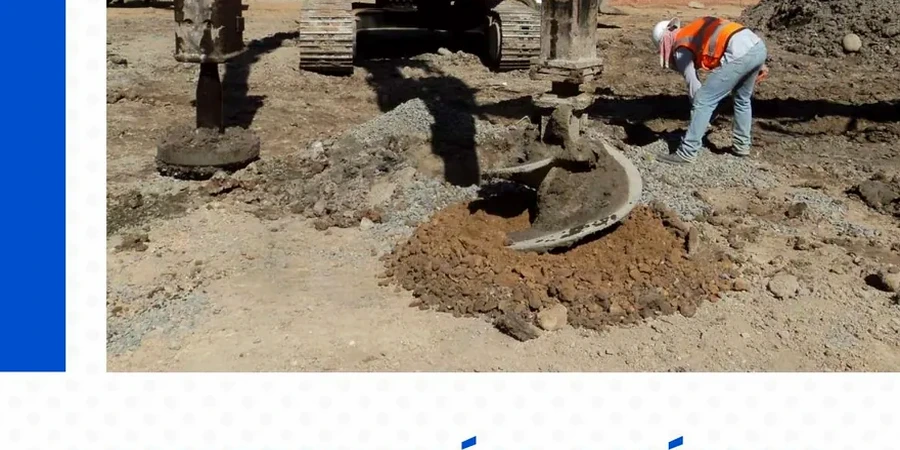

límites de Atterberg para determinar su plasticidad, datos que alimentan el cálculo del factor de mejoramiento y la separación entre columnas. A partir de esos insumos se define una malla típicamente cuadrada o triangular con diámetros entre 0.60 y 1.20 metros, alcanzando profundidades de hasta 12 metros según la ubicación del estrato competente. La grava seleccionada — generalmente chancada, lavada y con tamaño máximo de 2 pulgadas — se instala por desplazamiento con vibrador de aguja, creando un bulbo de material granular que compacta lateralmente el suelo circundante. El diseño incluye la verificación de la capacidad portante última del sistema suelo-columna, la estimación de asentamientos post-construcción y, en zonas con nivel freático alto como el borde costero de Coquimbo, la comprobación de la función drenante durante un evento sísmico. Complementamos el análisis con estudios de
licuefacción para cuantificar el potencial de gatillamiento en las capas no tratadas y ajustar la profundidad del tratamiento.
Aspectos locales
La NCh433.Of1996 Mod.2012 clasifica a Coquimbo en zona sísmica 3, una de las de mayor aceleración efectiva del país, y la NCh1508 exige verificar la estabilidad de las cimentaciones ante cargas dinámicas con el nivel freático en su posición más desfavorable. En los sectores de la ciudad ubicados sobre la terraza marina, los depósitos de arena fina saturada pueden licuar ante un sismo de magnitud moderada a grande, generando asentamientos diferenciales que comprometen la integridad estructural. El diseño de columnas de grava en Coquimbo aborda este riesgo desde dos frentes: la densificación lateral del suelo durante la instalación del bulbo, y la creación de una red de drenaje vertical que disipa las presiones intersticiales en menos de 15 segundos, evitando el fenómeno de licuefacción. El laboratorio acreditado bajo ISO 17025 ejecuta los ensayos de clasificación y permeabilidad que alimentan el modelo de predicción, permitiendo cuantificar la reducción del riesgo sísmico tras el tratamiento y entregando al ingeniero estructural parámetros confiables para el diseño de la superestructura.
Dudas habituales
¿Cuál es el costo estimado para el diseño e instalación de columnas de grava en Coquimbo?
El rango de inversión para un proyecto de columnas de grava en la región de Coquimbo oscila entre $709.000 y $2.426.000, variando en función de la profundidad de tratamiento, número de columnas, diámetro de diseño y condiciones de acceso al sitio. Factores como la presencia de nivel freático alto en sectores costeros o la necesidad de ensayos de control post-instalación pueden influir en el presupuesto final.
¿Qué ventaja tiene usar columnas de grava en vez de pilotes para suelos licuefactibles?
La principal ventaja es que las columnas de grava no solo transfieren cargas a un estrato profundo, sino que mejoran el suelo circundante drenando las presiones de poro durante un sismo. Esto reduce el riesgo de licuefacción en toda la masa tratada, mientras que los pilotes solo resuelven la cimentación puntual sin mitigar el fenómeno en el terreno aledaño.
¿Qué norma chilena regula el diseño de columnas de grava?
Aunque no existe una norma chilena exclusiva para columnas de grava, su diseño se rige por la NCh433 para las solicitaciones sísmicas, la NCh1508 para determinar la capacidad de soporte del sistema mejorado, y la NCh2369 para estructuras industriales cuando corresponde. Además se aplican estándares internacionales como la metodología Priebe y los criterios de Seed e Idriss para evaluar el potencial de licuefacción.
¿En qué tipo de suelos de Coquimbo funcionan mejor las columnas de grava?
Funcionan de manera óptima en arenas finas limosas y limos arenosos con contenido de finos entre el 5 y el 30 por ciento, que son justamente los depósitos predominantes en la terraza costera de Coquimbo. Suelos con más del 30 por ciento de finos plásticos pueden requerir un diseño más conservador o técnicas complementarias para asegurar la función drenante.
¿Cuánto tiempo toma ejecutar un tratamiento con columnas de grava en un sitio típico?
Para un lote de 500 metros cuadrados con 40 a 60 columnas, la instalación suele completarse en 7 a 10 días hábiles, incluyendo la movilización del equipo vibrador, la colocación de la grava y los ensayos de control de calidad posteriores. El cronograma puede extenderse si se requiere un pilotaje previo para calibrar los parámetros de instalación.
