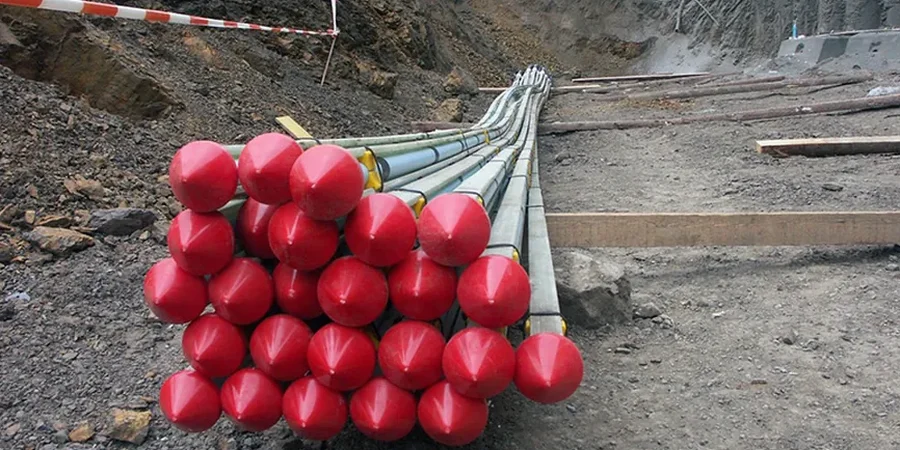

Diseño de Anclajes Activos y Pasivos en Coquimbo

Coquimbo creció entre el mar y los cerros, y esa geografía define cada obra. La expansión del puerto y los conjuntos en las terrazas elevadas obligaron a excavar taludes cada vez más verticales. Sostenerlos no es opción: es requisito de seguridad. El diseño de anclajes activos/pasivos se vuelve la herramienta precisa cuando el espacio no da margen y el terreno alterna arena fina con estratos cementados. Nuestro equipo conoce esa variabilidad. Trabajamos desde el sector de La Herradura hasta Tierras Blancas, donde la napa freática superficial exige soluciones de contención que duren. Combinamos el diseño de anclajes con ensayos de penetración SPT para verificar la capacidad del bulbo en profundidad y con perfiles de refracción sísmica cuando el macizo rocoso está fracturado y necesitamos anticipar la perforación.

En la costa de Coquimbo, un anclaje mal dimensionado no avisa: cede cuando el sismo levanta la presión de poros.

Descripción del proceso

En un proyecto de estacionamientos subterráneos cerca de la costanera, la excavación llegó a 9 metros con la napa a menos de 4. Se optó por un sistema mixto: anclajes activos en la pantalla norte, donde la calle no admitía deformaciones, y pasivos hacia el cerro, donde el macizo rocoso garantizaba adherencia. La clave fue ajustar la inclinación de cada barra para no interferir con las fundaciones vecinas. El diseño de anclajes activos/pasivos en suelo marino exige pruebas de arrancamiento tempranas. No se puede confiar en correlaciones de gabinete. Por eso complementamos con permeabilidad in situ antes de definir la lechada de inyección, y con monitoreo de excavaciones durante la fase de tesado, midiendo desplazamientos en tiempo real. La experiencia en Coquimbo nos enseñó que el bulbo rinde distinto en la arena fina de la terraza que en el conglomerado de la quebrada. Cada anclaje se calcula para el suelo que realmente hay, no para el que supone el plano.

Aspectos locales

El perfil costero de Coquimbo esconde un riesgo que pocos consideran hasta que falla una contención: la presencia de lentes de arena suelta saturada bajo costras más firmes. La zona sísmica 3 según NCh433 no perdona diseños al límite. Durante la excavación de un subterráneo en el barrio inglés, una sobrecarga mal anclada activó desplazamientos laterales por la presión intersticial de la arena fina. Un anclaje activo bien tesado y un pasivo con longitud de bulbo suficiente habrían contenido la masa desde el primer centímetro de deformación. En Coquimbo, la combinación de sismo y nivel freático alto convierte el diseño de anclajes en una disciplina de precisión, no de catálogo. Por eso incorporamos el estudio de licuefacción cuando el perfil muestra arenas bajo el nivel de anclaje, para que el bulbo trabaje en suelo estable incluso bajo demanda sísmica.

Valores típicos

Parámetro	Valor típico
Carga máxima de trabajo (activo)	100 a 1000 kN
Longitud de bulbo en suelo granular	4 a 12 m
Longitud de bulbo en roca meteorizada	3 a 8 m
Diámetro de perforación típico	100 a 150 mm
Coeficiente de seguridad al arrancamiento	FS ≥ 2.0 (permanente)
Carga de tesado inicial (activo)	70-80% de la carga última
Norma de referencia para bulbo	PTI DC35 / FHWA

Servicios adicionales

Diseño de anclajes activos postesados

Anclajes con tesado controlado para muros de contención definitivos y pantallas de excavación profunda. Incluye verificación de carga de bloqueo, pérdidas diferidas por relajación del acero y fluencia del terreno, y protocolo de puesta en carga según AASHTO LRFD.

Diseño de anclajes pasivos y sistemas mixtos

Solución para estabilización de taludes en roca meteorizada y suelos granulares. Combinamos bulbo inyectado con lechada de cemento y control de longitud libre para garantizar la transferencia de carga al estrato competente, respetando la zonificación sísmica de Coquimbo.

Dudas habituales

¿Qué diferencia hay entre un anclaje activo y uno pasivo?

El anclaje activo se tesa después de instalado y aplica una carga controlada al terreno desde el inicio. El pasivo entra en carga solo cuando el suelo se deforma. En Coquimbo usamos activos donde no se permite movimiento, como junto a edificios existentes, y pasivos para estabilizar taludes que pueden tolerar una deformación mínima.

¿Cuánto cuesta el diseño de anclajes para un proyecto en Coquimbo?

El diseño de anclajes activos/pasivos varía según la altura de contención, número de niveles y campaña de ensayos requerida. Los proyectos en Coquimbo suelen manejarse en un rango de $547.000 a $1.600.000, dependiendo de la complejidad geotécnica y la profundidad de anclaje necesaria.

¿Qué ensayos de campo se necesitan para diseñar los anclajes?

Como mínimo, sondeos SPT o CPT para conocer la estratigrafía y pruebas de arrancamiento (pull-out test) en los primeros anclajes instalados. En Coquimbo, donde la napa es alta, sumamos piezómetros para controlar la presión de poros durante la inyección del bulbo.

¿Cómo influye la sismicidad de Coquimbo en el diseño de anclajes?

La zona sísmica 3 exige considerar cargas dinámicas en el cálculo. Verificamos que el bulbo quede fuera de la cuña de falla sísmica y que la carga de servicio no degrade la adherencia. Aplicamos coeficientes sísmicos de NCh433 y, en suelos potencialmente licuables, estudios específicos de estabilidad post-sismo.
