En Coquimbo, la diferencia entre un suelo de terraza marina en La Herradura y uno de origen fluvial en El Llano condiciona por completo el comportamiento de la cimentación. Mientras que las terrazas suelen presentar arenas limpias con conchuela, las zonas bajas acumulan finos arcillosos que retienen humedad y reaccionan de forma distinta ante cargas estáticas y sísmicas. Un análisis granulométrico que combine tamizado mecánico e hidrómetro permite reconstruir la curva de distribución de tamaños desde la fracción gruesa hasta las partículas coloidales, entregando datos cuantitativos para clasificar el suelo según USCS y predecir su susceptibilidad al asentamiento. En nuestro laboratorio, ejecutamos este ensayo bajo condiciones controladas de dispersión química y temperatura, y lo complementamos con la clasificación de finos mediante límites de Atterberg cuando el porcentaje bajo la malla N°200 supera el umbral crítico. En Coquimbo, donde la napa freática es alta en sectores como Tierras Blancas, conocer la fracción fina es indispensable para anticipar problemas de capilaridad y drenaje antes incluso de abrir una calicata.
Una curva granulométrica mal definida en su fracción fina puede subestimar el potencial de contracción del suelo en zonas semiáridas como Coquimbo, donde la humedad varía drásticamente entre estaciones.
Descripción del proceso

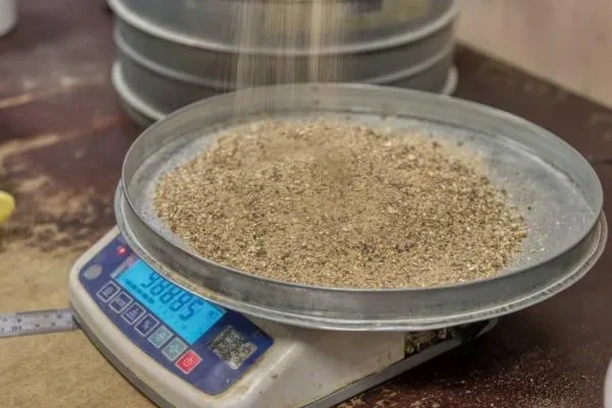

La geología costera de Coquimbo está dominada por depósitos cuaternarios de origen aluvial y marino, con una presencia importante de arenas medias a finas en el borde litoral y limos arcillosos en las quebradas interiores. Esta heterogeneidad obliga a que el análisis granulométrico por tamices e hidrómetro se realice con un protocolo que contemple la eliminación de carbonatos y materia orgánica, frecuentes en los sedimentos de la bahía. El procedimiento se inicia con el lavado de la fracción fina sobre el tamiz N°200, seguido del secado y vibrado de la fracción gruesa en una columna de tamices normalizados NCh 165. La porción pasante se analiza luego con el hidrómetro 152H, registrando lecturas a intervalos de 15, 30, 60 y 120 segundos, y luego a 5, 15, 30, 60, 120 y 1440 minutos, aplicando correcciones por temperatura, menisco y defloculante. El resultado es una curva granulométrica continua que permite calcular coeficientes de uniformidad y curvatura, parámetros que en Coquimbo resultan decisivos para evaluar el potencial de licuefacción en arenas saturadas cercanas al puerto.
Aspectos locales
En una obra de pavimentación sobre la avenida Costanera, detectamos un relleno antrópico con matriz arenosa que, a simple vista, parecía competente para soportar la subrasante. Sin embargo, la granulometría con hidrómetro reveló un 18% de finos plásticos que no habían sido identificados en la inspección visual. Al no contar con ese dato, el contratista había proyectado un drenaje insuficiente, y la primera lluvia intensa del invierno altiplánico habría saturado la capa de base, generando bombeo de finos y deformaciones prematuras en la carpeta asfáltica. En Coquimbo, donde los eventos de precipitación son esporádicos pero intensos, ignorar la fracción fina del suelo equivale a diseñar a ciegas el sistema de drenaje. El análisis granulométrico completo es la única herramienta que cuantifica esa fracción y permite ajustar la selección de geotextiles, el espesor de bases granulares y la necesidad de estabilización química. Un error en esta etapa se traduce en grietas, hundimientos y sobrecostos de mantención que ningún municipio ni privado está dispuesto a asumir.
Normativa técnica vigente
NCh 165(2007): Standard Test Method for Particle-Size Analysis of Soils, NCh 165: Standard Test Methods for Particle-Size Distribution (Gradation) of Soils Using Sieve Analysis, NCh 1508.Of2008: Geotecnia – Clasificación de suelos para propósitos de ingeniería, NCh 1517-1: Standard Test Methods for Liquid Limit, Plastic Limit, and Plasticity Index of Soils (complementaria)
Dudas habituales
¿Cuándo es necesario hacer el hidrómetro además del tamizado en Coquimbo?
Siempre que el porcentaje pasante del tamiz N°200 supere el 5% en peso de la muestra seca. En Coquimbo, esto ocurre con frecuencia en suelos de las quebradas interiores y en depósitos aluviales de Tierras Blancas y Pan de Azúcar, donde los finos pueden alcanzar el 30% o más. El hidrómetro es indispensable para clasificar correctamente el suelo como limo o arcilla según la carta de plasticidad de Casagrande.
¿Qué diferencia hay entre un análisis granulométrico simple y uno con hidrómetro?
El simple solo caracteriza la fracción gruesa (gravas y arenas) retenida en tamices hasta la malla N°200 (75 µm). El análisis con hidrómetro extiende la curva hasta tamaños de partícula de 1 µm, cubriendo limos finos y arcillas coloidales. En Coquimbo, omitir el hidrómetro puede llevar a clasificar erróneamente un suelo arcilloso como arena limosa, con graves consecuencias para el diseño de filtros y drenajes.
¿Cuánto cuesta un análisis granulométrico con tamices e hidrómetro en Coquimbo?
El costo de un análisis granulométrico completo (tamizado más hidrómetro) en Coquimbo varía entre $44.000 y $85.000, dependiendo de la cantidad de tamices utilizados, la necesidad de ensayos complementarios como límites de Atterberg, y la urgencia del informe. El precio incluye la preparación de la muestra, el ensayo de laboratorio y la emisión del certificado con la curva granulométrica.
¿Qué norma chilena aplica al análisis granulométrico en Coquimbo?
Aunque la normativa chilena NCh 1508.Of2008 establece el sistema de clasificación USCS para suelos, el procedimiento de ensayo se rige por las normas NCh 165 (hidrómetro) y NCh 165 (tamizado), que son las referencias técnicas adoptadas por los laboratorios de mecánica de suelos en Chile. Para la fracción fina, también se aplica la NCh 1517-1 para los límites de consistencia cuando corresponde.
